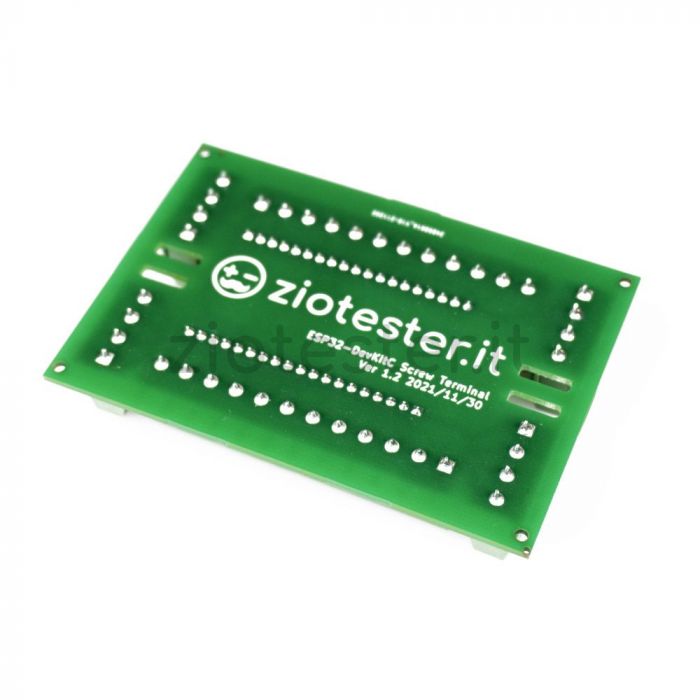

La Morsettiera per ESP32-DevKitC 38 PIN Screw Terminal Board è una Scheda Di Sviluppo che utilizza la 3.3V e la 5V.
La scheda di sviluppo permette di connettere l'ESP32 alla periferiche in maniera stabile e veloce tramite gli screw terminal che assicurano i contatti.

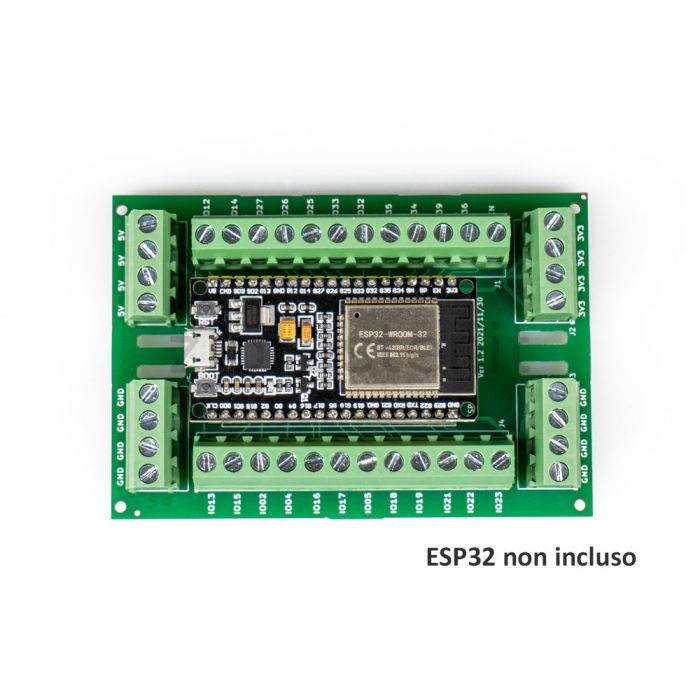

Basta inserire il microcontrollore nello slot secondo il verso riportato sulla scheda ed utilizzare gli screw terminal per connettere i cavi.
E' possibile alimentare l'ESP32 in due modalità: Tramite usb e prelevare l'alimentazione per le periferiche collegate alla board dalle porte 3.3V e 5V. Oppure, in alternativa all'usb, si possono fornire 3.3V o 5V direttamente sulle porte 3.3V e 5V.
Indicata per la prototipazione o per lo sviluppo di progetti a lungo temine.
E’ composta dai seguenti PIN:
- 4 PIN 3.3V
- 4 PIN 5V
- 8 PIN GROUND
- 19 PIN input/output (identificati sulla scheda con IOxx)
- 4 PIN input (identificati sulla scheda con Ixx)
- 1 PIN di Reset (en)
Periferiche Compatibili:
- Controllers: ESP32 WROOM DevKitC 38 pins, ESP32 WROVER DevKitC 38 pins
In più sulla board non vengono esposti i PIN utilizzati dal sistema evitando conflitti ed errori. ATTENZIONE Utilizza un ESP32 con 38 pin (19 per fila).
