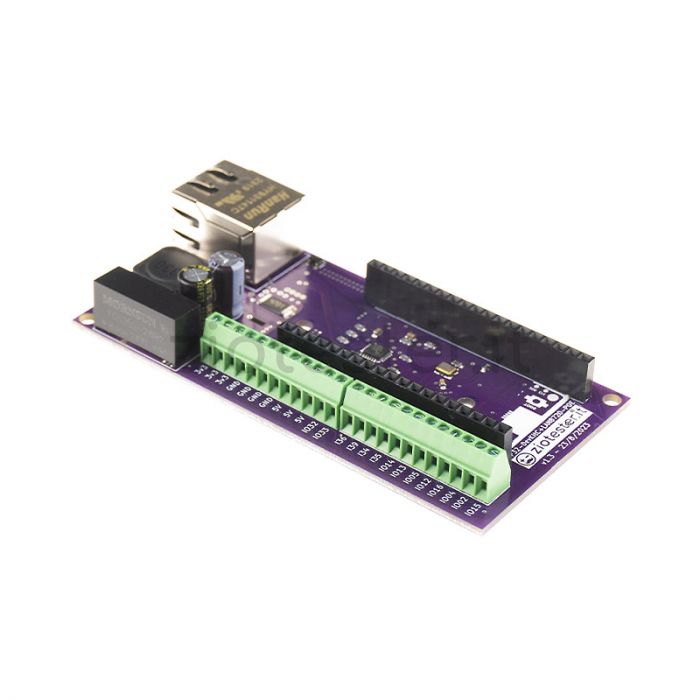

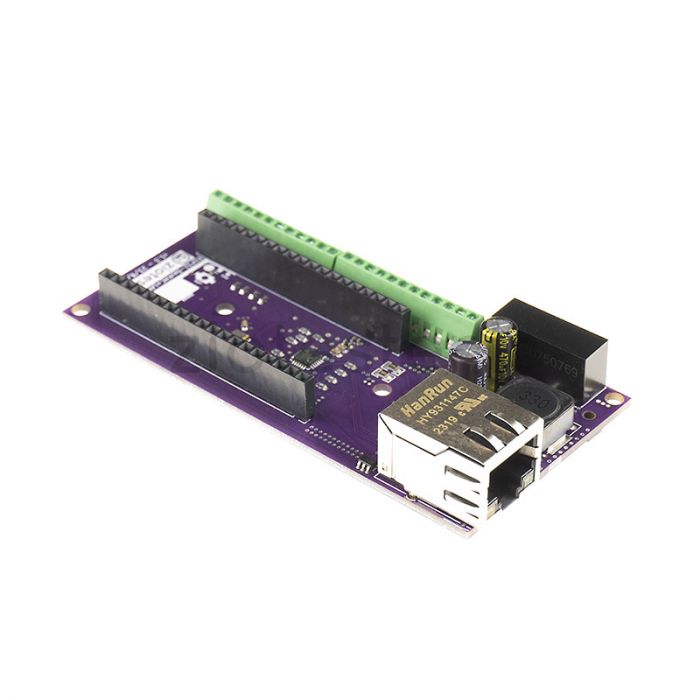

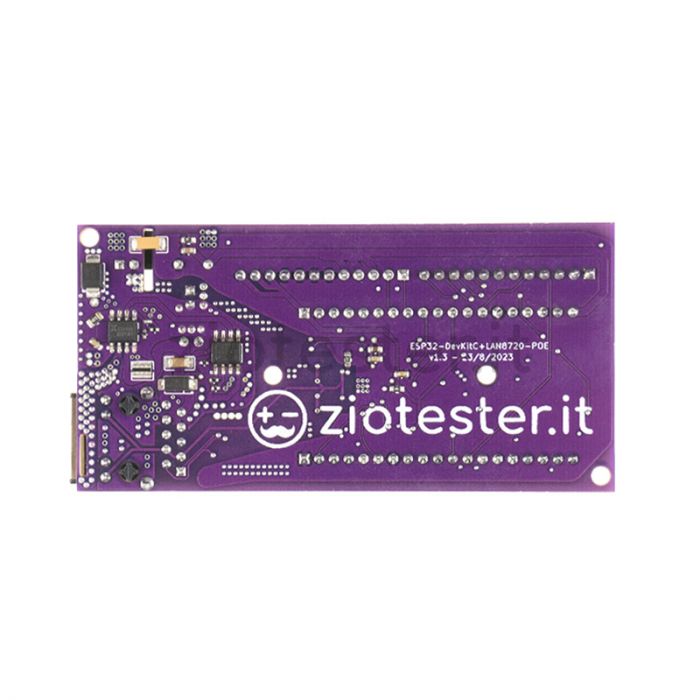

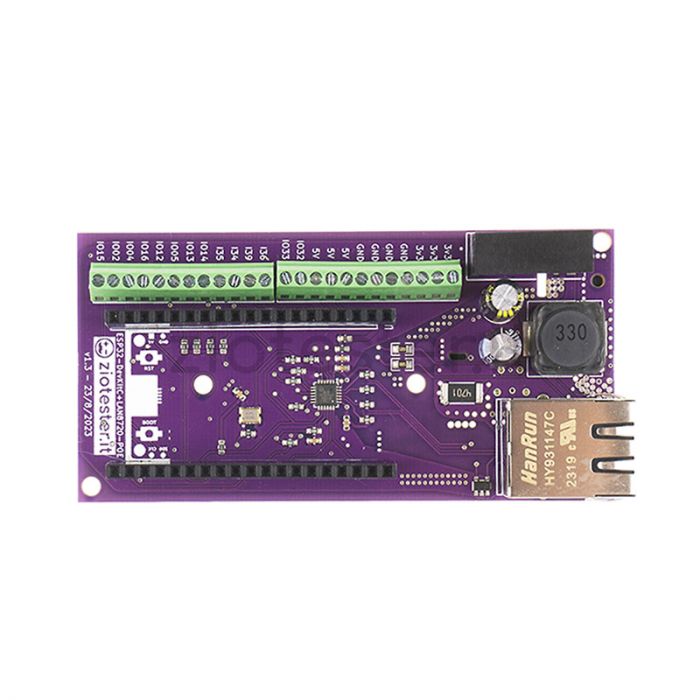

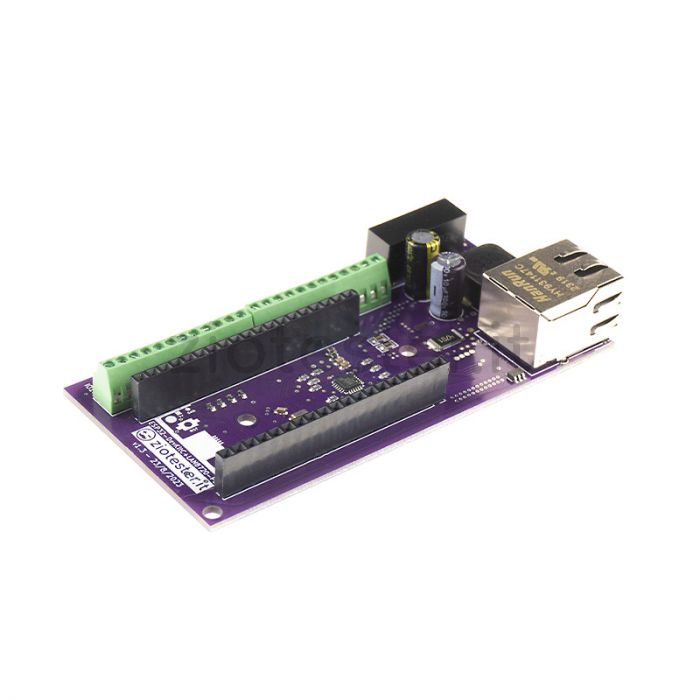

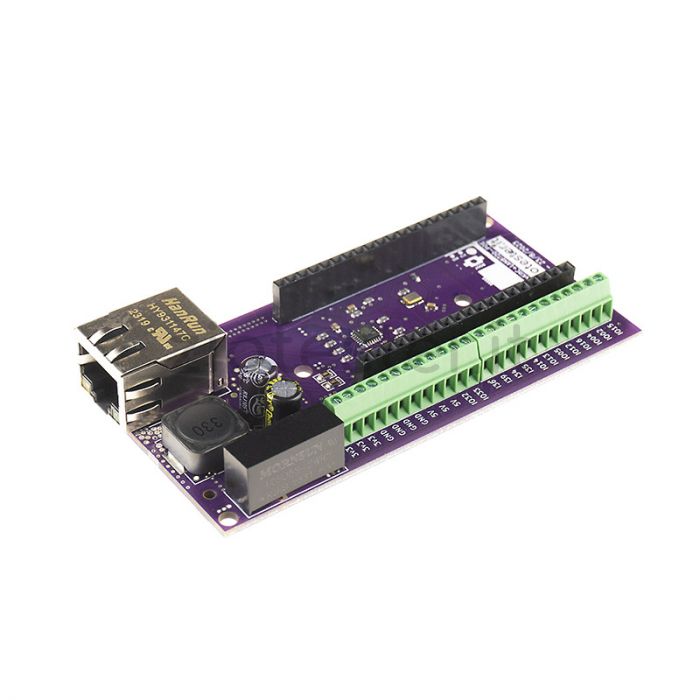

ESP32 POE Ethernet DevKitC LAN8720 Screw Terminal Expansion Board

                                                                                  *DISPONIBILE A BREVE*

ESP32 POE Ethernet DevKitC LAN8720 Screw Terminal: per Progetti in Rete con Power Over Ethernet (POE)

La nuova ESP32 POE Ethernet DevKitC LAN8720 Screw Terminal rappresenta un significativo upgrade rispetto alla versione precedente: ESP32-DevKitC-LAN8720.
Questa scheda innovativa mantiene tutte le caratteristiche essenziali del modello precedente, tra cui la connettività Ethernet, aggiungendo una funzionalità chiave: l’alimentazione tramite Power Over Ethernet (POE).

Principali Caratteristiche della ESP32-POE-Ethernet DevKitC LAN8720

Tecnologia POE (Power Over Ethernet): la scheda, classificata come PD (Power Device), può essere alimentata direttamente attraverso il cavo Ethernet quando collegata a un PSE (Power Sourcing Equipment).
Questo consente una configurazione più pulita, riducendo il numero di cavi e prese necessarie.
Compatibilità con ESP32-WROOM-32: è sufficiente installare un modulo ESP32-WROOM-32 Dev-Kit C a 38 pin sulla scheda per utilizzarla in rete.
Il collegamento tramite porta Ethernet RJ45 a un modem, switch o router POE garantisce la fornitura di energia e dati.
Oltre al POE, la scheda può essere alimentata tramite la porta USB o tramite i terminali a vite per un'alimentazione diretta.
Questo permette di programmarla facilmente collegandola a un PC, senza rischi per la sicurezza, grazie all'isolamento galvanico tra le due fonti di alimentazione.
Alimentazione periferiche esterne: alimentando la scheda tramite POE o USB, è possibile prelevare alimentazione dai terminali a vite 5V e 3.3V per dispositivi esterni, come sensori o display, da integrare nei propri progetti.

Vantaggi dell'ESP32-POE-Ethernet DevKitC

Riduzione del numero di cavi: grazie alla tecnologia POE, non è più necessario avere prese elettriche vicino alla scheda, rendendola ideale per ambienti dove non ci sono predisposizioni elettriche.
Versatilità: ideale sia per chi già possiede un ESP32 sia per chi cerca una soluzione completa per progetti di rete.
Facilità di installazione e utilizzo: il collegamento Ethernet e la possibilità di programmare la scheda via USB rendono l’integrazione nei progetti rapida e semplice.

Questa scheda è la scelta perfetta per chi desidera realizzare progetti in rete senza preoccuparsi dell’alimentazione, sfruttando al massimo la flessibilità e le prestazioni dell’ESP32 con POE.

FUNZIONI PRINCIPALI PER ESP32:

• ETHERNET

• POE

• SCREW TERMINAL

Caratteristiche tecniche:

• Soluzione compatta, sicura e affidabile per connettere una ESP32 in rete tramite ETHERNET sfruttando la tecnologia POE.
• Chip Ethernet: LAN8720 RMII 10/100 Auto MDIX
• Supporto POE: IEEE 802.3
• Classe dispositivo: 0
• Isolamento galvanico: Fino a 3000V DC tra la parte Ethernet Poe e il circuito della board.
• Tensione in ingresso POE (PSE): raccomandata 48V DC
• Potenza dispositivo (PD): 2W Max  5VDC/400mA

Applicazioni:

• Sistemi IoT alimentati tramite Ethernet.

• Monitoraggio industriale con connessione Ethernet affidabile.

• Progetti smart home che richiedono una connessione stabile e sicura.

• Sistemi di logging di dati con accesso remoto tramite rete.



CONTROLLER COMPATIBILI:

•  ESP32 WROOM DevKitC 38 pins/GPIO
• https://www.ziotester.it/elettronica/controllers/esp32-scheda-di-sviluppo-esp32-wroom-32-con-wifi-e-bluetooth-4mb-flash-38-pin.html



E' DISPONIBILE UN CASE PROGETTATO PER ALLOGGIARE LA SCHEDA. CLICCA QUI!

ATTENZIONE: ESP32 WROVER NON COMPATIBILE

ATTENZIONE: INSTALLARE IL MODULO ESP32 DevKitC CORRETTO AVENTE LE DIMENSIONI DI 54.4 mm x 27.9 mm 38 GPIO

Per un esempio di utilizzo con PlatformIO: Clicca qui.

Per un esempio di utilizzo con Esphome: Clicca qui.
