Controller motore passo-passo con generatore di segnale PWM

Generatore di impulsi ideato per gestire i driver azionatori dei motori passo-passo.

CARATTERISTICHE:

La scheda permette di azionare manualmente uno stepper-motor, può essere utilizzata nei progetti che non richiedono un controllo remoto e quindi senza l'ausilio di un processore e di un software.

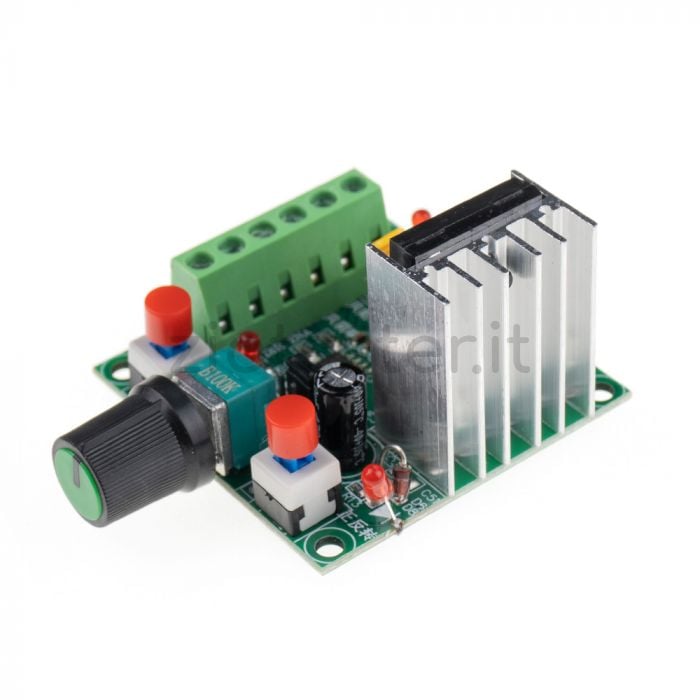

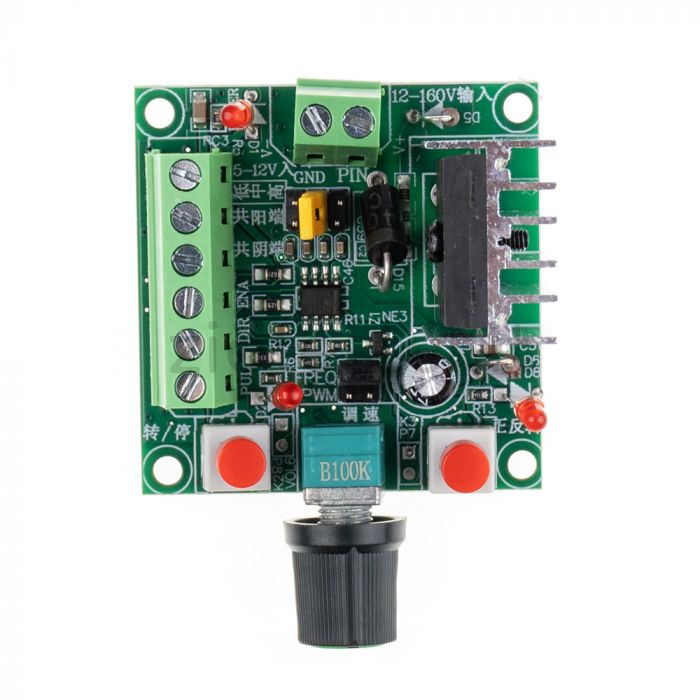

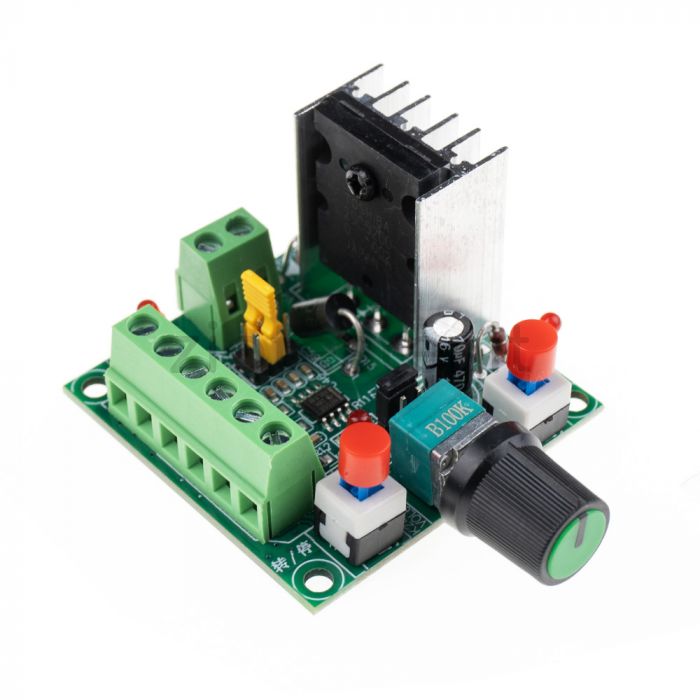

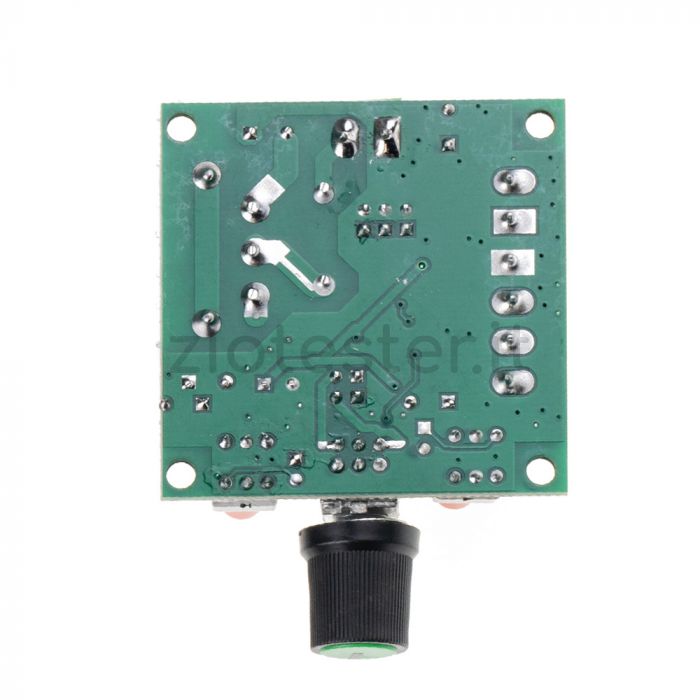

La parti fondamentali della board sono un circuito integrato NE555, un transistor di potenza, due interruttori, un potenziometro, tre led di segnalazione, i morsetti a vite per effettuare i collegamenti, due slot per jumper e i vari componenti per completare il circuito.

Dispone di due modalità: FREQUENZA e PWM.

Le due modalità possono essere scelte variando la posizione di uno dei due jumper presenti sulla scheda.

Il ponte per scegliere il funzionamento e quello di colore nero, di fianco ad esso sulla serigrafia della scheda è riportata la modalità.

Nella modalità in FREQUENZA verrà emesso un segnale ad onda quadra ad una frequenza che può essere variata tramite il potenziometro. In questa modalità sono selezionabili 3 range di frequenza attraverso il jumper di colore giallo.

Nella modalità PWM la board produrrà un segnale modulato sulla larghezza di impulso, il duty cycle di questo segnale può essere impostato attraverso il potenziometro.

I due interruttori presenti sulla scheda hanno la funzione di attivare l'uscita del segnale, quindi di azionare il motore e di invertirne il verso di rotazione.

I led indicano la presenza di tensione, l'attivazione e il verso della rotazione.

Il modulo presenta due Input per l'alimentazione quindi può essere alimentato attraverso due intervalli di tensione:

- 5 - 12 VDC

- 12 - 160VDC.

Il controller non può essere collegato direttamente ad un motore passo-passo, è necessario l'utilizzo di un driver. Il modulo genera i segnali per la gestione del driver.

Esempio di driver.
