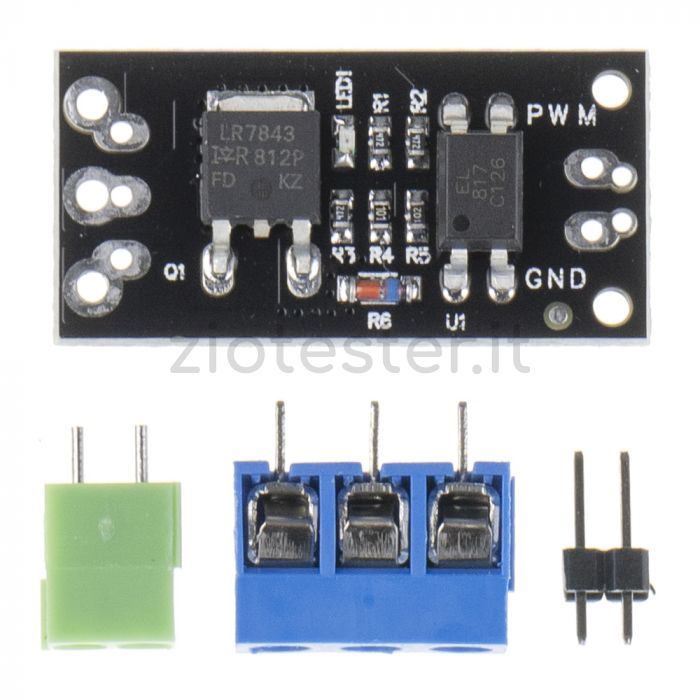

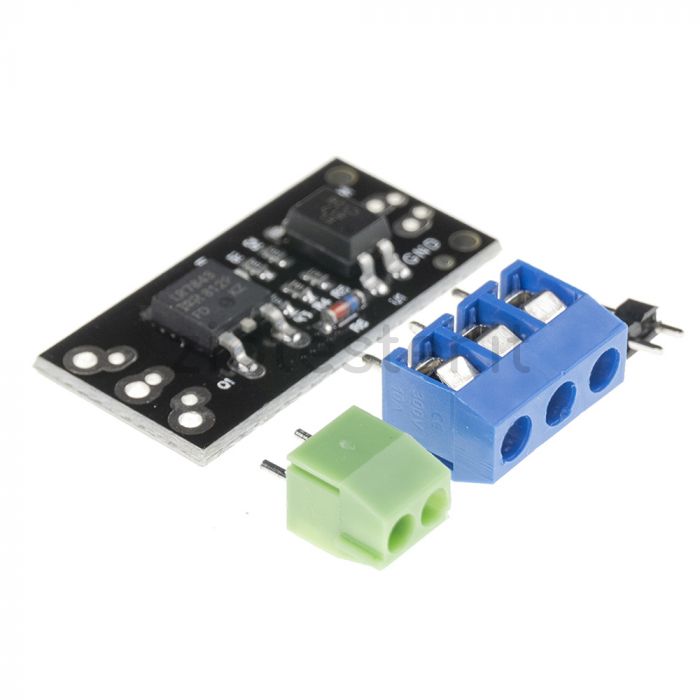

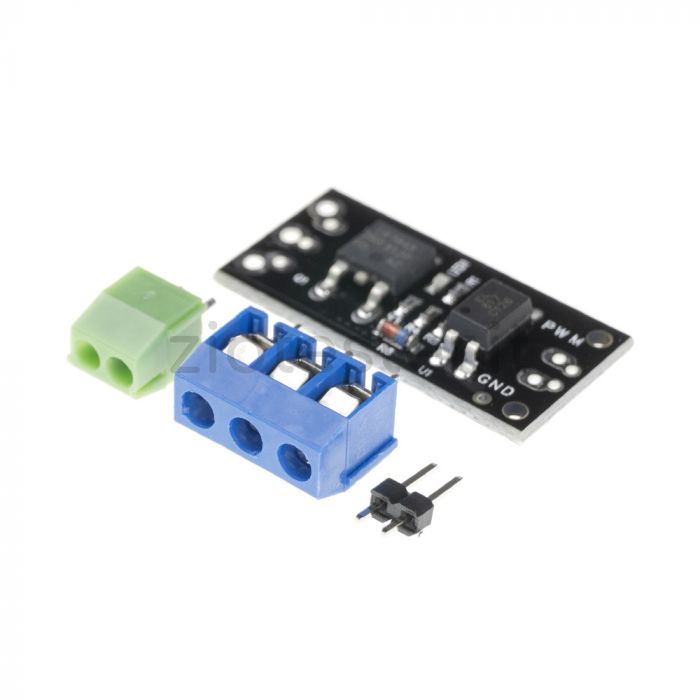

LR7843 Mosfet control Module

Il modulo equipaggia un mosfet di potenza LR7843, insieme ad un optisolatore PC 817 riesce a gestire carichi fino a 15A in sicurezza e in totale isolamento elettrico tra la zona di comando del segnale e la zona di potenza.

Il modulo LR7843 Mcontrol è un potente strumento progettato per semplificare la gestione e il controllo dei tuoi dispositivi elettronici. Con questo modulo, puoi controllare una varietà di apparecchiature elettroniche, come motori, luci, sensori e altro ancora, in modo facile ed efficiente.

Compatibile con PLC, Arduino, ESP32, e altri microcontrollori.

Dotato di un'interfaccia user-friendly, il modulo LR7843 Mcontrol offre molteplici opzioni di connettività, inclusa la comunicazione seriale, rendendo la sua integrazione con altri dispositivi elettronici un gioco da ragazzi. Puoi facilmente programmare il modulo per adattarlo alle specifiche esigenze del tuo progetto, consentendoti di personalizzare le funzionalità e automatizzare le operazioni.

Il modulo LR7843 Mcontrol è progettato con materiali di alta qualità per garantire una lunga durata e prestazioni affidabili nel tempo. La sua dimensione compatta e il design ergonomico lo rendono facile da installare e integrare nei tuoi progetti.

SPECIFICHE:

• Mosfet: LR7843
• Optoisolatore: LC817
• Massima Tensione di impiego: 30Vcc
• Segnale di controllo: 2,5V - 20V optoisolato
• Corrente massima continua: 15A
• Dimensioni: 23 x 16 mm
• Pin PWM: Input segnale (2,5 - 20V
• PIN GND: GND input segnale
• PIN +: Tensione di alimentazione del carico (6 - 30 VDC) insieme al pin positivo del carico (motori, LED, VENTOLE, ECC..)
• PIN -: GND tensione di alimentazione
• LOAD: Pin GND del carico
