Mini DC Motor Controller RF 433Mhz

Interruttore di Controllo Remoto per motori DC da 3V a 18V 2A

Descrizione del prodotto:
L'interruttore di controllo remoto è un dispositivo versatile e innovativo, ideale per una vasta gamma di applicazioni che richiedono il controllo di motori in corrente continua. Con questo dispositivo, è possibile avviare, arrestare e invertire il senso di marcia del motore tramite un radiocomando a radiofrequenza.

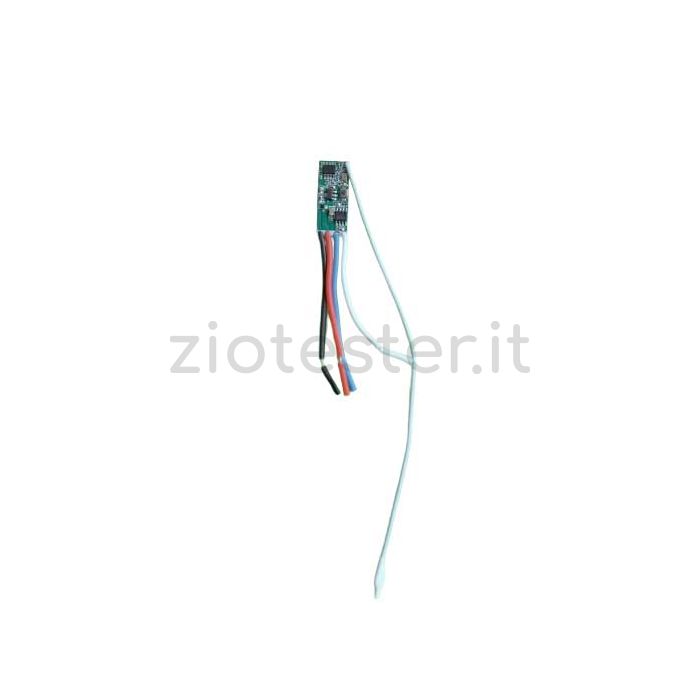

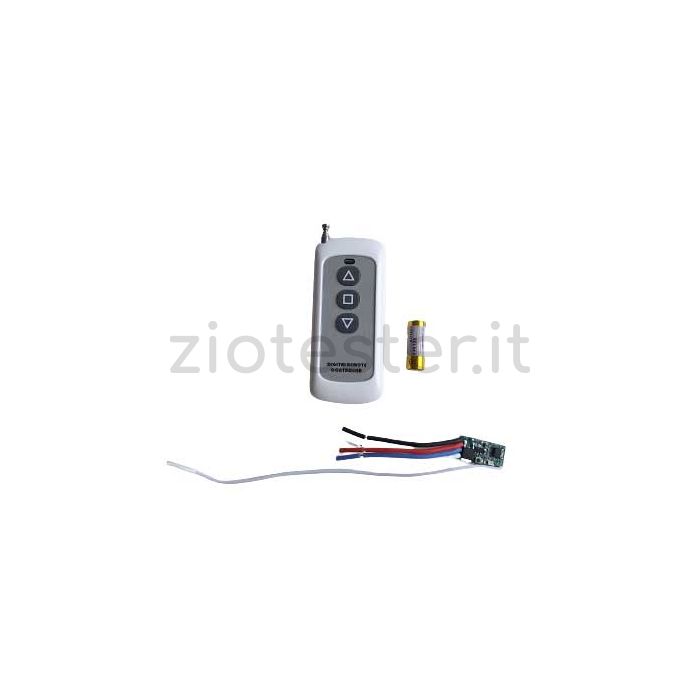

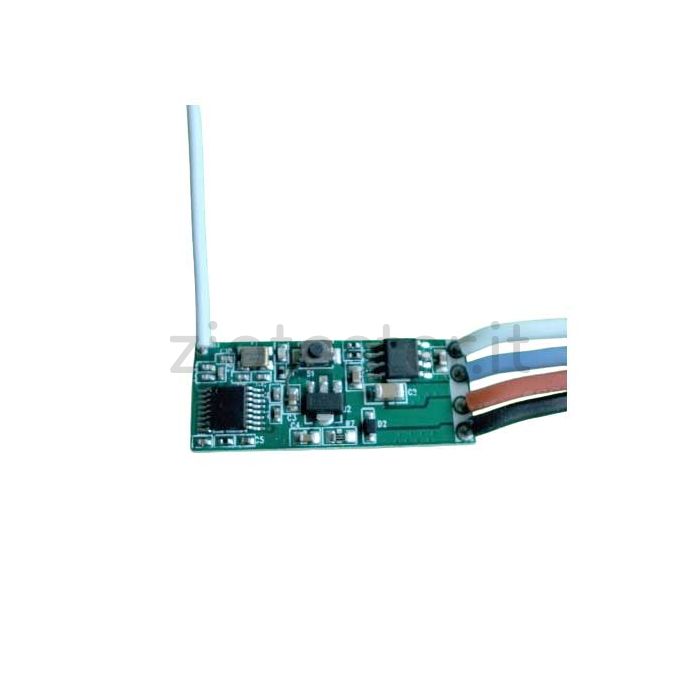

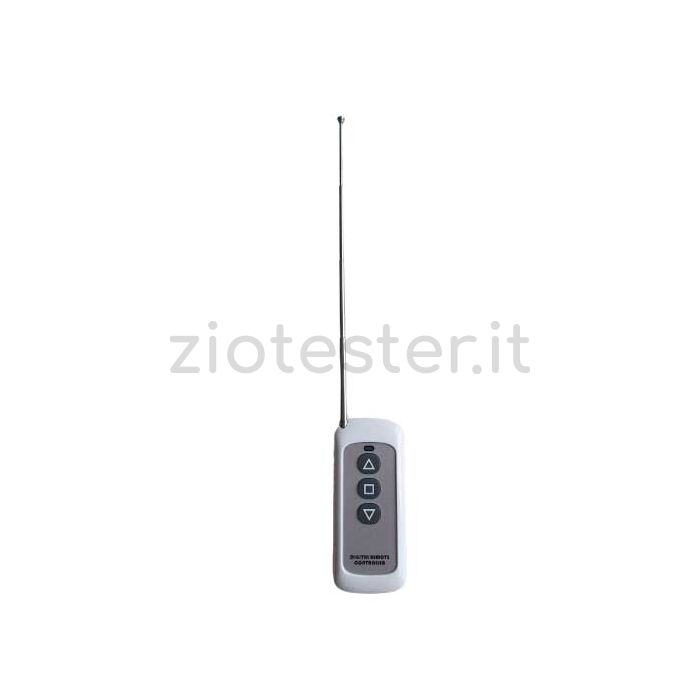

Il modulo è composto da una piccola scheda che include un pulsante per definire le modalità operative, un'antenna preinstallata e quattro fili presaldati per facilitare le connessioni. Il set include anche un radiocomando a tre pulsanti con antenna estendibile e batteria inclusa, pronto all'uso per un controllo immediato e semplice del motore.

Caratteristiche principali:
Questo modulo di controllo è progettato per motori DC da 3V a 18V, consentendo di controllare i motori in avanti, indietro e fermarli tramite il trasmettitore. È comunemente utilizzato in automobili, tende elettriche, pompe dell'acqua, porte garage, tapparelle e nei progetti di domotica e IOT.

Dimensioni ridotte:
Grazie alle sue dimensioni compatte, può essere facilmente installato in spazi limitati. Il design a filo permette una connessione diretta ai poli positivi e negativi dell'alimentatore e del motore, semplificando l'installazione.

Segnale forte:
Questo interruttore remoto utilizza la tecnologia RF per penetrare attraverso pareti, pavimenti e porte, garantendo un controllo affidabile del ricevitore fino a una distanza massima di 100 metri.

Modalità operative:
Offre la possibilità di scegliere tra 3 modalità diverse (momentanea, attivazione, latching), permettendo di adattare il controllo alle proprie esigenze. Un singolo modulo può essere utilizzato con più telecomandi, facilitando la condivisione del controllo.

Modalità momentanea:
Tenere premuto il pulsante A del telecomando, il motore ruota in avanti, rilasciare per fermarsi, tenere premuto il pulsante B del telecomando, il motore ruota all'indietro, rilasciare per fermarsi.

Impostazione: Premere una volta il pulsante di apprendimento, la spia è sempre accesa, entrare in modalità di accoppiamento, premere il pulsante A sul telecomando, la spia lampeggia e poi rimane accesa.

Premere il pulsante A del telecomando, la spia lampeggia e rimane accesa, quindi premere il pulsante B del telecomando, la spia lampeggia e si spegne, per uscire dal modello di accoppiamento.

Modalità alternata:
Premere il pulsante A del telecomando, il motore gira in avanti, premere nuovamente il pulsante A, il motore si ferma, premere il pulsante B del telecomando, il motore inverte la marcia. Premere nuovamente il pulsante B, il motore si ferma.

Impostazione: premere due volte il pulsante di apprendimento, la spia è sempre accesa, entrare in modalità di accoppiamento, premere il pulsante A del telecomando, il motore si ferma.

Premere il pulsante A del telecomando, la spia lampeggia e poi si accende, quindi premere il pulsante B del telecomando, la spia lampeggia e poi si spegne, uscire dalla modalità di accoppiamento.

Modalità di blocco:
Premere il pulsante A del telecomando, il motore ruota in avanti, premere il pulsante B del telecomando, il motore ruota all'indietro, premere il pulsante C del telecomando, il motore si ferma.

Impostazione: Premere tre volte il pulsante di apprendimento, la spia è sempre accesa, entrare in modalità di accoppiamento, premere il pulsante A del telecomando, la spia lampeggia e poi si accende.

Premere il pulsante A del telecomando, la spia lampeggia e poi si accende, quindi premere il pulsante B del telecomando, la spia lampeggia e poi si accende, infine premere il pulsante C del telecomando, la spia si spegne.

Infine, premendo il tasto C del telecomando, la spia si spegne dopo aver lampeggiato e termina la modalità di accoppiamento.

Reset:

Premendo 8 volte il pulsante di apprendimento, la spia si spegne dopo aver lampeggiato e il modulo cancella il valore del tasto del telecomando abbinato.

Modalità di risparmio energetico:

La corrente di riposo si riduce da 6mA a 1mA, ma è necessario premere a lungo il telecomando per risvegliare il modulo.

Impostazione: Premere il pulsante di apprendimento 4 volte, la spia lampeggia e poi si spegne, il modulo passa in modalità di risparmio energetico;

Premere il pulsante di apprendimento 5 volte, la spia lampeggia e poi si spegne, il modulo esce dalla modalità di risparmio energetico.

Modalità di risparmio energetico:
La corrente di standby predefinita è di 6 mA, ma impostando la modalità di risparmio energetico, la corrente di standby può essere ridotta a 1 mA, prolungando la durata della batteria e riducendo i consumi energetici.

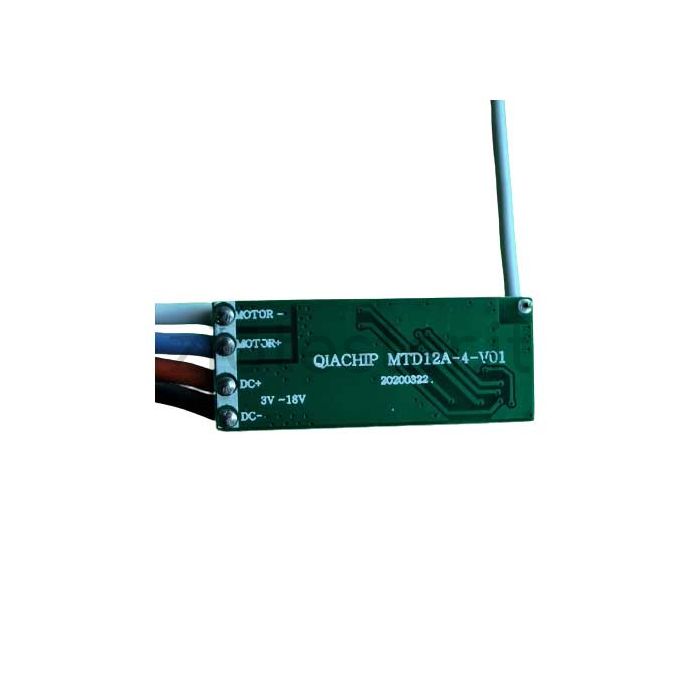

Collegamenti:
DC+ filo rosso: ingresso positivo alimentazione da 3V DC a 18V DC
DC- filo nero: ingresso massa/GND alimentazione
Motor+ filo blu: uscita verso contatto positivo motore
Motor- filo bianco: uscita verso il contatto massa/GND del motore

Specifiche tecniche:
Tensione di funzionamento: DC 3V ~ 18V
Corrente massima di carico: 2A
Distanza di controllo: Fino a 100 metri
Modalità di funzionamento: Momentanea, attivazione, latching, risparmio energetico
Corrente di standby: 6 mA (modalità normale), 1 mA (modalità risparmio energetico)
Dimensioni: 32.2 × 12.8 × 3.1 mm
Applicazioni consigliate:
Automobili, tende elettriche, pompe dell'acqua, porte garage, tapparelle, sistemi di sicurezza domestica, prodotti antifurto per veicoli, controllo di motori in applicazioni varie come domotica e IOT
