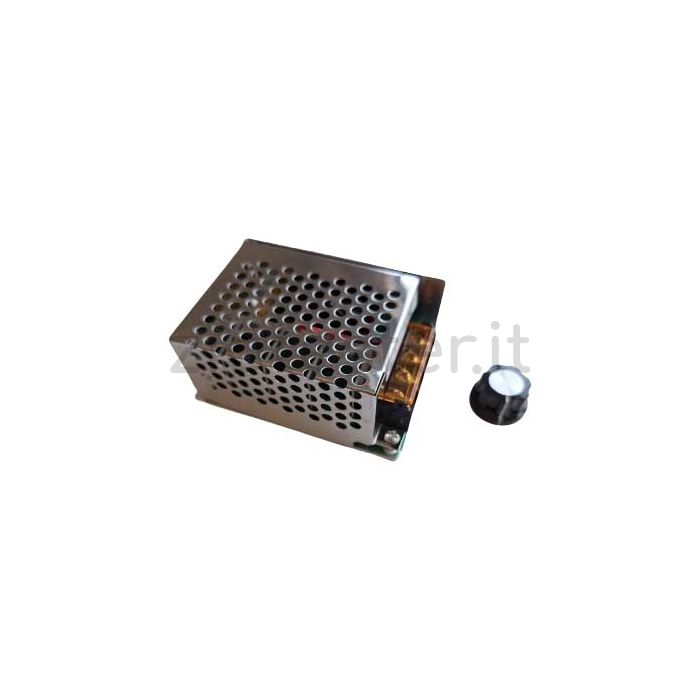

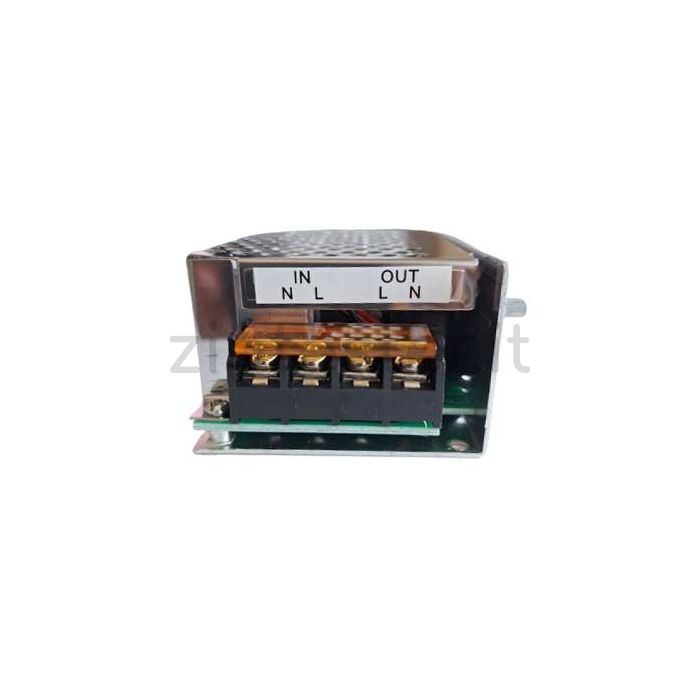

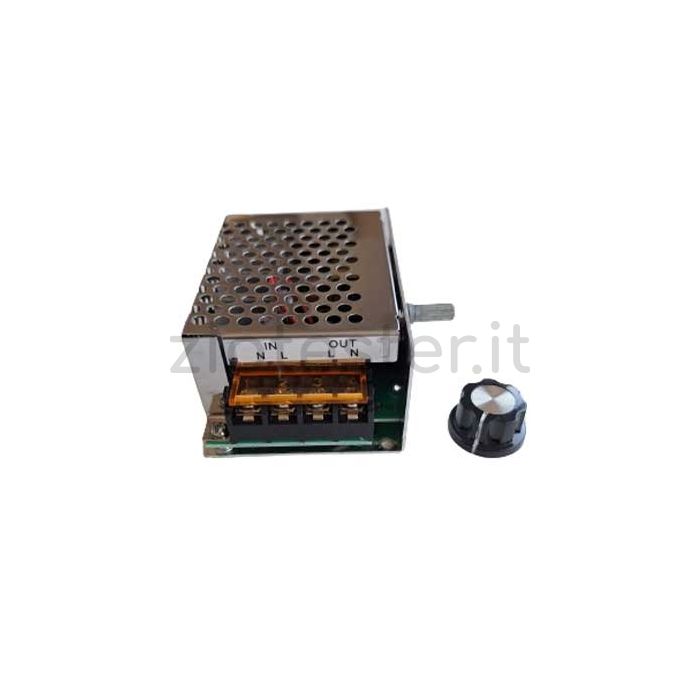

Regolatore di tensione elettronico SCR 220V 4000W

Regolatore di tensione SCR

Il regolatore di tensione 4000W 220V AC è un dispositivo progettato per controllare e stabilizzare la tensione fornita agli apparecchi elettrici.
Questo tipo di regolatore è particolarmente utile per gestire dispositivi ad alta potenza e può essere impiegato in vari contesti domestici e industriali.

• Permette di regolare il valore di tensione in un range compreso tra 220VAC a circa 0VAC tramite il potenziometro.
• Il dispositivo utilizza la tecnologia TRIAC per controllare l'angolo di fase e quindi la tensione in uscita.
• Include protezioni contro sovraccarichi, sovratensioni, e surriscaldamenti, assicurando sicurezza e affidabilità nell'uso.

Potenza nominale: 4000W

Applicazioni:

Ideale per carichi resistivi dispositivi elettrici come motori, riscaldatori, luci, utensili e altre apparecchiature che richiedono un controllo preciso della tensione.
Utilizzato anche per ridurre il consumo energetico di apparecchiature che non necessitano della piena potenza a loro disposizione.

Motori compatibili con dimmer a TRIAC/SCR
1. Motori Universali (AC con spazzole)
Sono motori che possono funzionare in corrente alternata.
Hanno spazzole e collettore.
Possono essere controllati con un dimmer a TRIAC o SCR, perché la velocità dipende dalla tensione applicata.
Esempi di utilizzo: aspirapolvere, trapani, frullatori, seghetti alternativi e utensili elettrici.

Il regolatore è progettato esclusivamente per carichi resistivi e non è adatto per il controllo di motori a induzione o altri carichi induttivi.

Approfondimenti:

Nei regolatori di tensione basati su SCR (Silicon Controlled Rectifier) o TRIAC, la tensione in uscita viene regolata mediante il controllo di fase, cioè il ritardo con cui il tiristore conduce durante ogni semionda della sinusoide.

Misurazione della Tensione a Vuoto

Misurando la tensione senza carico (cioè con un multimetro collegato ai terminali di uscita del regolatore), si potrebbe non ottenere una lettura stabile e coerente.

Questo accade perché:

1. I regolatori SCR richiedono un valore minimo di corrente per funzionare correttamente. Se non c'è un carico, il circuito potrebbe non attivarsi completamente.
2. La tensione in uscita da un regolatore SCR non è una sinusoide pulita, ma una sinusoide "tagliata".
   I multimetri economici (non True RMS) spesso non riescono a interpretare correttamente questo tipo di segnale.
3. Alcuni regolatori potrebbero mostrare una tensione di "fondo" anche a minimo, ma senza carico la corrente è quasi nulla.

La regolazione della tensione con un regolatore SCR avviene solo se è presente un carico.
Misurando l'uscita a vuoto, si potrebbero ottenere misurazioni di tensione instabili o addirittura nulle, a seconda del tipo di circuito e del multimetro usato.

Nota di Sicurezza per l'Utilizzo del Regolatore di Tensione

Il presente regolatore di tensione è destinato esclusivamente all'uso con carichi controllati e in ambienti adeguatamente protetti. L'installazione e l'utilizzo devono essere eseguiti da personale qualificato, in conformità alle normative elettriche vigenti.

Protezione della Linea Elettrica

Per garantire un utilizzo sicuro del regolatore di tensione, si raccomanda l'adozione delle seguenti protezioni elettriche:

• Interruttore Magnetotermico: Per proteggere il circuito da sovraccarichi e cortocircuiti, si consiglia l'installazione di un interruttore magnetotermico adeguato alla potenza nominale del dispositivo.
• Interruttore Differenziale (Salvavita): Indispensabile per prevenire rischi di folgorazione e dispersioni di corrente.
• Fusibili di Protezione: Per limitare i danni in caso di guasto, installare fusibili con valori appropriati alla corrente massima supportata dal regolatore.
• Messa a Terra: Tutte le apparecchiature collegate devono essere dotate di un impianto di messa a terra conforme alle normative di sicurezza.

Condizioni di Utilizzo

• Non utilizzare il regolatore in ambienti umidi o a contatto con liquidi.
• Evitare il sovraccarico del dispositivo per prevenire surriscaldamenti e guasti.
• Non coprire il regolatore o ostruire le aperture di ventilazione.
• Scollegare l'alimentazione prima di qualsiasi operazione di manutenzione.

"Il venditore non si assume alcuna responsabilità per danni a persone, cose o impianti derivanti da un utilizzo improprio del regolatore di tensione o da un'installazione non conforme alle normative di sicurezza vigenti. L'acquirente è responsabile di verificare che l'installazione e l'utilizzo siano effettuati da personale qualificato e nel rispetto delle normative elettriche applicabili. L'installazione e l'impiego del dispositivo sono sotto l'esclusiva responsabilità dell'utilizzatore. Qualsiasi modifica non autorizzata o installazione non conforme alle normative di sicurezza invalida la garanzia e solleva il venditore da ogni responsabilità civile o penale, nei limiti previsti dalla legge."

*Si raccomanda di rispettare attentamente le precauzioni prima dell'installazione e dell'utilizzo del regolatore di tensione.*
