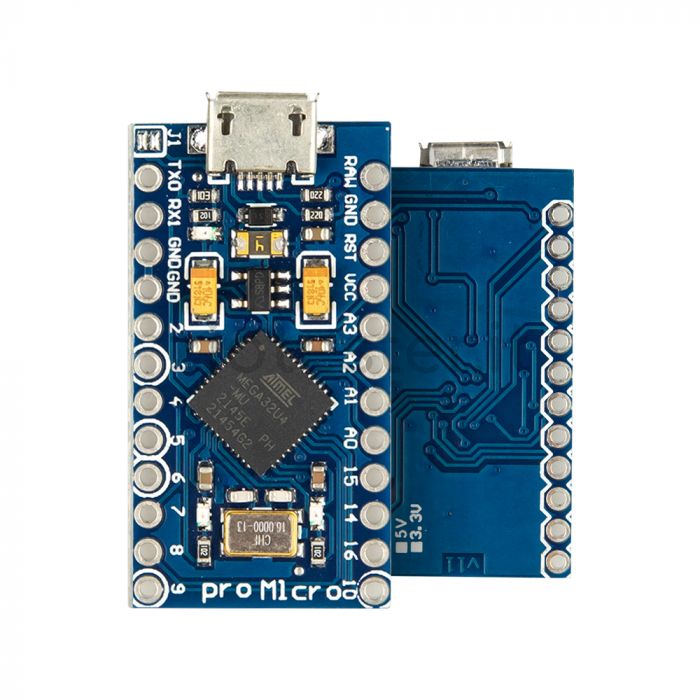

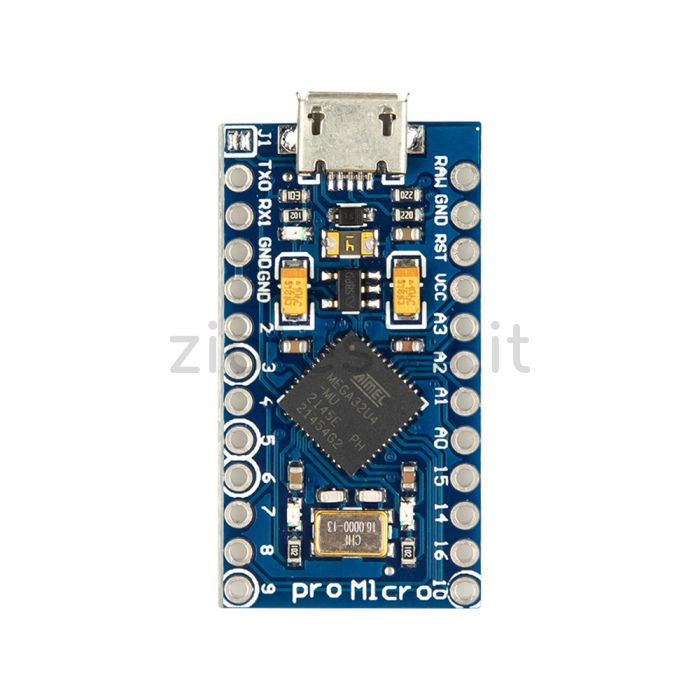

Arduino Pro Micro è una scheda microcontrollore compatibile con Arduino basata su ATmega32u4. Questa scheda opera alla frequenza di 16 MHz necessaria per la sincronizzazione delle funzioni interne.
Ha una porta micro USB integrata che ti aiuta a testare e programmare la scheda Arduino con un computer. Questa scheda viene fornita con una memoria flash di 32 KB. E le memorie SRAM ed EEPROM sono rispettivamente di 1 KB e 2,5 KB.
La memoria flash è la memoria in cui è archiviato il programma Arduino (sketch). Mentre la memoria EEPROM viene utilizzata per archiviare informazioni a lungo termine e la memoria SRAM viene utilizzata per produrre e manipolare variabili quando inizia a funzionare.
Questa scheda è compatibile con breadboard, il che la rende la scelta ideale per una serie di progetti di test prima di incorporare effettivamente questo dispositivo nel tuo progetto elettrico.
Questa scheda supporta la comunicazione seriale UART con due pin Rx e Tx. La prima è la linea dati di ricezione utilizzata per ricevere dati seriali mentre la seconda è la linea di trasmissione utilizzata per trasmettere dati seriali.
- Pin I/O digitali
Sulla scheda sono disponibili 12 pin I/O digitali che vengono utilizzati come input o output in base ai requisiti. Questi pin sono OFF o ON. Quando sono accesi ricevono 5V e sono considerati HIGH e quando sono spenti ricevono 0V e sono considerati LOW. - Pin analogici
Questa scheda incorpora 9 canali di ADC a 10 bit. Si tratta di pin analogici che ricevono un numero qualsiasi di valori in contrasto con i pin digitali che ricevono solo due valori ovvero HIGH e LOW. - Pin PWM
La scheda Pro Micro dispone di 5 canali PWM che vengono utilizzati per ottenere alcune delle funzioni dell'uscita analogica. Quando i pin PWM vengono attivati, la scheda crea risultati analogici con mezzi digitali. - Pin UART
Inoltre, supporta la comunicazione seriale UART con due pin Rx e Tx. Entrambi i pin vengono utilizzati per trasmettere e ricevere dati seriali. - Pin SPI
Questa scheda viene fornita con un'interfaccia periferica seriale (SPI) utilizzata per organizzare la comunicazione tra il microcontrollore e altri dispositivi periferici come sensori e registri a scorrimento.

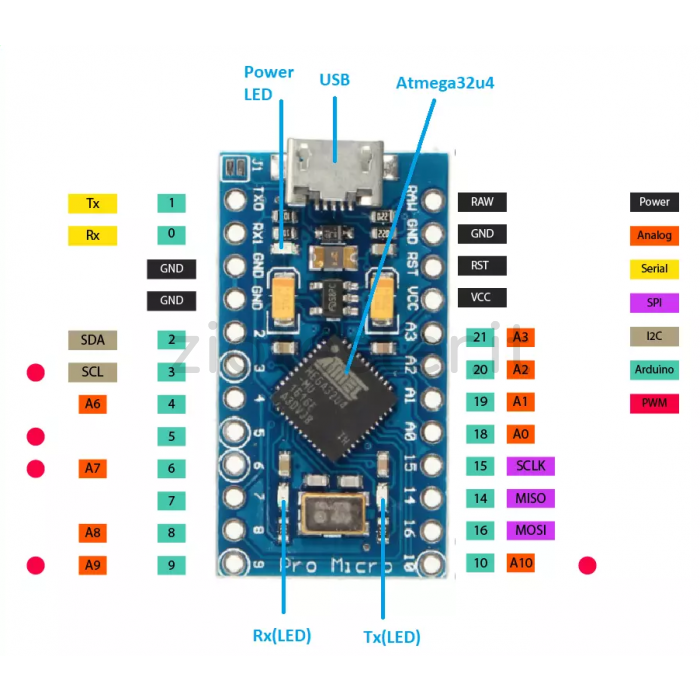

Introduzione ad arduino pro micro, arduino pro micro pinout, arduino pro micro programmazione, applicazioni arduino pro micro
Ci sono due pin per la comunicazione SPI cioè MOSI (Master Output Slave Input) e MISO (Master Input Slave Output) – questi pin sono usati per inviare e ricevere i dati dal microcontrollore. - Pin I2C
Due pin vengono utilizzati per la comunicazione I2C che è un protocollo di comunicazione a due fili. Uno è SDA e l'altro è SCL.
La prima è una linea di dati seriale utilizzata per trasportare i dati e la seconda è una linea di clock seriale utilizzata per la sincronizzazione di tutti i trasferimenti di dati sul bus I2C.
