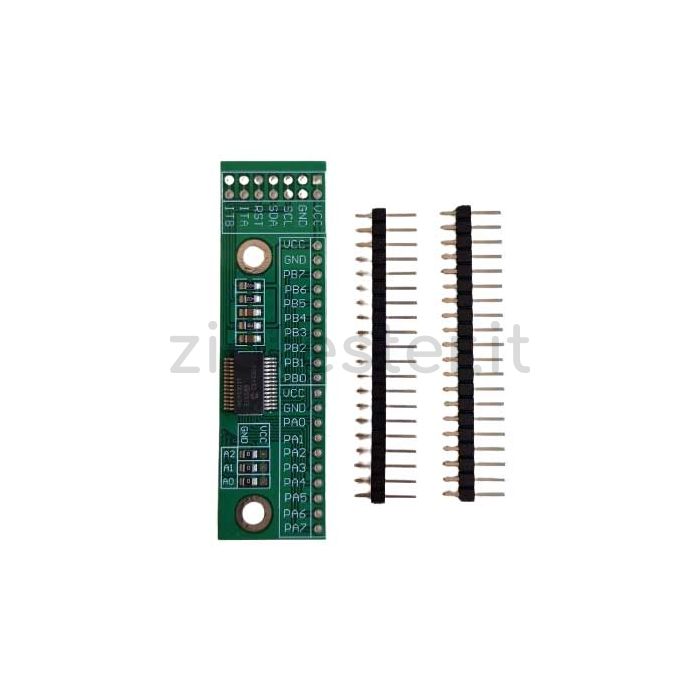

Espande fino a 16 GPIO I/O tramite interfaccia I2C, con configurazione personalizzabile di ingresso e uscita.
Compatibile con tensioni a 5V/3.3V.
Utilizza il chip MCP23017 di Microchip, espandendo l'I/O con un modulo a 16 vie.
Ogni pin IO può essere configurato come ingresso o uscita.
È possibile attivare il resistore di pull-up e abilitare la funzione di interrupt sui pin configurati come ingresso.
Supporta frequenze I2C di 100 KHz, 400 KHz e fino a 1,7 MHz.
Il chip dispone di 3 pin di indirizzo, permettendo l'impostazione di 8 indirizzi diversi.
È possibile collegare fino a 8 moduli sul bus I2C arrivando fino ad un'sspansione massima di 128 GPIO
Tensione di lavoro: 3 V ~ 5,5 V
Frequenza supportata: 100 KHz, 400 KHz, 1,7 MHz
Temperatura operativa: -40 °C ~ 125 °C
Dimensioni scheda: 66 x 18 mm (2,6 x 0,71 pollici)
Vantaggi
MCP23017 è un dispositivo I2C che aggiunge 16 GPIO al tuo progetto.
Bus I2C: Usa sempre e solo due pin (SDA e SCL) per comunicare con tutti i dispositivi sul bus.
Ogni dispositivo sul bus ha un indirizzo I2C univoco.
Questi GPIO non fanno parte del bus I2C, ma sono "interni" all'MCP23017 e possono essere utilizzati come normali pin digitali per i tuoi componenti.
Applicazioni
È possibile utilizzare il modulo MCP23017 con qualsiasi microcontrollore che supporta l'interfaccia di comunicazione I2C.
Come ARDUINO, RASPBERRY Pi e ESP32 per la realizzazione di tutti i progetti elettronici in cui è necessario avere a disposizione un numero di porte maggiore per l'utilizzo di periferiche sensori e altro.
Per i progetti di IOT e domotica, configurabile su home assistant tramite esphome
Marca | Generic |
---|---|
Certificazione | CE |
