MCP2515 - Modulo Bus indipendente con specifica CAN (Controller Area Network) che la converte in un'interfaccia SPI.
Il modulo MCP2515 collega il CAN Bus ai microcontrollori tramite interfaccia SPI.

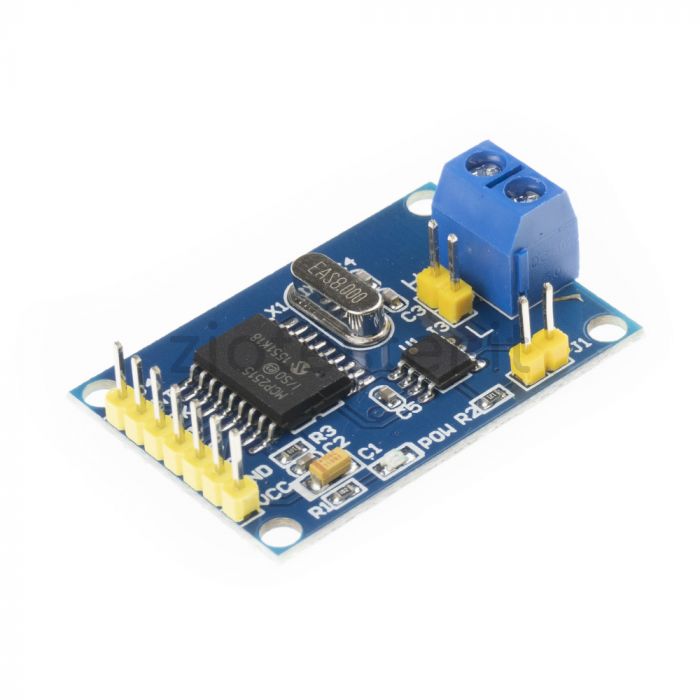

MCP2515 CAN Bus Shield SPI è un modulo utilizzato per aggiungere funzionalità di comunicazione CAN (Controller Area Network) ai dispositivi, tipicamente microcontrollori come Arduino e ESP32. Le resistenze di terminazione da 120 Ohm e la corrispondenza di impedenza assicurano al modulo Bus CAN sia la capienza del drive che la trasmissione a lunga distanza dei dati contro eventuali radiazioni del segnale con una velocità di comunicazione fino a 1Mb/s.

Caratteristiche:

Controller CAN MCP2515:

Il modulo è basato sul controller CAN MCP2515, un circuito integrato che implementa il protocollo CAN v2.0B (supporta messaggi standard da 11 bit e messaggi estesi da 29 bit).

Interfaccia SPI:

Utilizza l'interfaccia SPI (Serial Peripheral Interface) per comunicare con il microcontrollore. Questa interfacciaconsente un'alta velocità di trasferimento dati e un'interazione semplice con i microcontrollori.

Driver CAN TJA1050:

Il modulo include anche un transceiver CAN TJA1050, che converte i segnali digitali dal controller CAN in segnali CAN differenziali e viceversa. Questo componente è essenziale per la comunicazione sulla rete CAN fisica.

Velocità di Comunicazione:

Supporta diverse velocità di comunicazione, comunemente fino a 1 Mbps, ma può essere configurato per velocità inferiori in base alle esigenze dell'applicazione.

Applicazioni:

• Automotive: Utilizzato in sistemi automobilistici per la comunicazione tra vari componenti elettronici come ECU (Electronic Control Unit), sensori, e attuatori.
• Robotica: Implementato in sistemi robotici dove vari moduli devono comunicare in modo affidabile e sincronizzato.
• Industriale: Usato in ambienti industriali per la comunicazione tra macchine e sistemi di controllo.
• Progetti di Hobby e Prototipazione: Ideale per progetti fai-da-te e prototipi, specialmente con schede di sviluppo come Arduino e ESP32.
