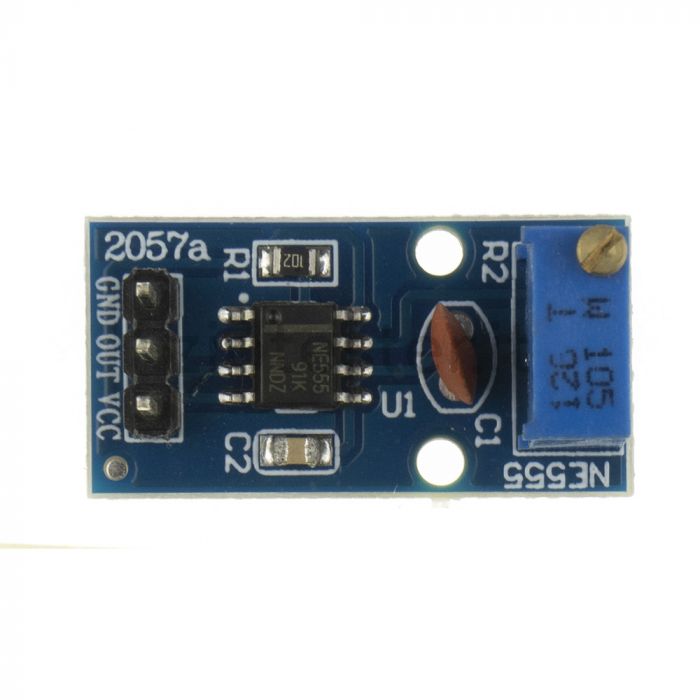

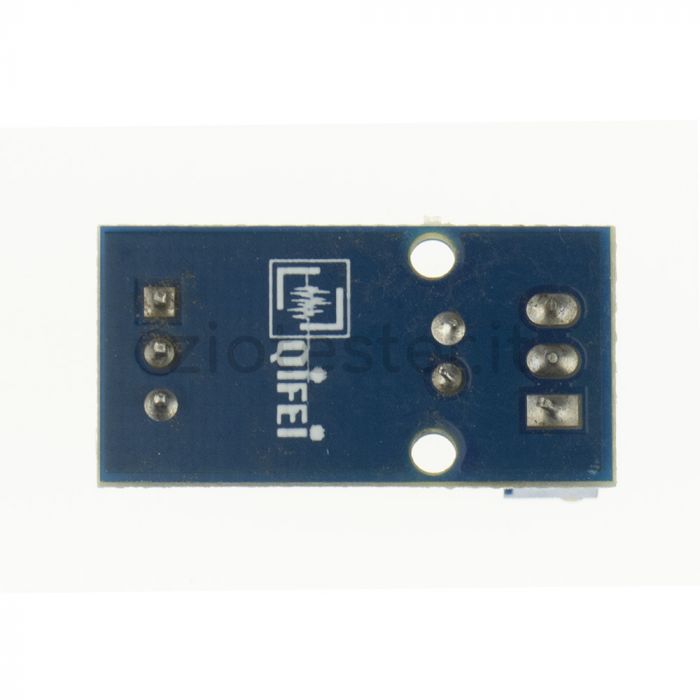

NE555 Modulo Generatore di Impulsi Frequenze

Frequency Adjustable Pulse Generator Module NE555.

NE555 Generatore di Impulsi Frequenze Frequency Adjustable Pulse Generator Modulo.

• NE555 è un chip a circuito integrato, che viene spesso utilizzato in timer, generatori di impulsi e circuiti oscillatori. Il 555 può essere utilizzato come dispositivo di ritardo, trigger o elemento di avvio nel circuito. Il timer 555 può funzionare in tre modalità di lavoro: modalità monostabile, modalità astabile, modalità bistabile.
• Chip NE555 integrato, tensione di lavoro: 5 ~ 12 V, corrente di uscita 225 mA (MAX), tempo di salita/discesa 100 ns.
• Uscita del segnale a canale singolo, il duty cycle dell'uscita è circa il 50% della forma d'onda, il potenziometro regola la frequenza di uscita, l'intervallo di frequenza di uscita è 5 ~ 2 KHZ (la modifica del condensatore C1 può cambiare la frequenza di uscita), il la tensione di uscita è uguale alla tensione di ingresso.
